It运维--哈里伯顿门禁安装总结

发布日期:2017/11/15 08:00:00

It运维除了包括电脑维护、wifi等外,还包括电话、打印机、网络布线系统、监控系统和门禁系统等。再深层的就是服务器的运维、应用软件的运维、云计算分析、梗死业务分析等等。It运维包含的知识应有尽有。本篇文章介绍门禁安装常规方法--哈里伯顿仁恒置地办公室门禁安装总结。

门禁系统各组件的连接方法

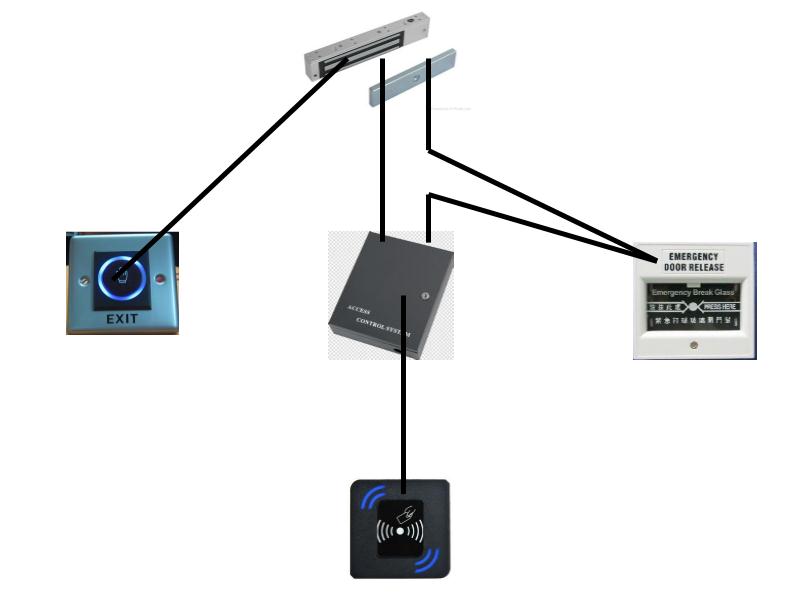

门禁常见的组件有电锁、读卡器(或指纹识别)、出门按钮、玻璃破碎(紧急情况下打碎玻璃即可开门)、门禁控制器(门禁主板)和门禁控制软件。各组件之间的连接如下图所示:

it运维

图1 门禁各组件连接图

由上图可知,读卡器通过门禁控制器和门锁连接起来,门禁卡的信号经过控制器的验证后传到门锁,保证只有经过授权的人员才能打开门。因为出去的人不用再进行一次身份验证,所以出门按钮直接跟门锁连接起来,出门按钮的信号可以直接送到门锁,减少等待的时间。玻璃破碎和门锁线路串联起来,一旦打碎玻璃,门锁就会断电,门就可以打开了。

接线方法

门锁和开门按钮及门禁控制器之间的连线一般比较简单,一般是两根电源线。读卡器和控制器主板之间的连接比较复杂,不同型号的读卡器和门禁控制器之间接线的数量和线序都不一样,但其中的原理大致相同。以哈里伯顿仁恒置地办公室选用的额读卡器和门禁控制器为例。

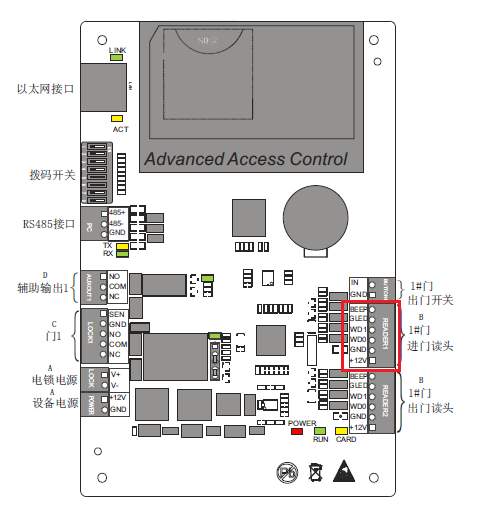

哈里伯顿采用的门禁控制器主板进门读头的位置有六个接线柱,如下图所示:

it运维

图2 门禁控制器主板示意图

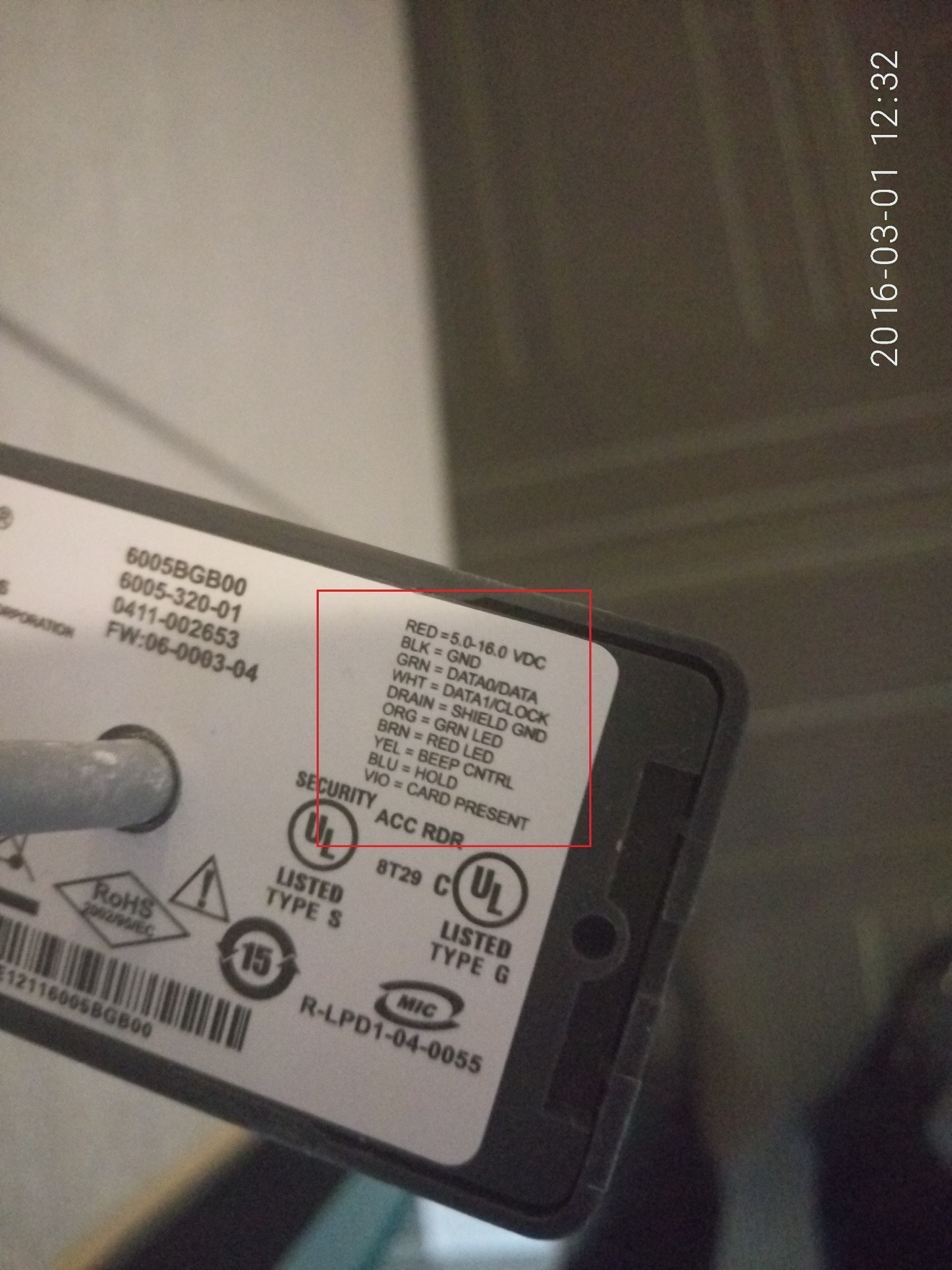

读卡器共有10根线,每根线的颜色及用途如下图所示:

it运维

图3 读卡器线序示意图

读卡器有10根线,二门禁主板上只有6根接线柱,所以接线之前的第一步就是根据主板上进门读头6个接线柱的用途找出读卡器上对应的六种颜色的线。由图可知,进门读头所需的6根线和读卡器上的线的对应关系如下表所示:

进门读头接线柱 读卡器线路 读卡器线路的颜色
BEEP BEEP CNTRL 黄色
GLED GRNLED 橙色
WD1 DATA1/CLOCK 白色
WD0 DATA0/DATA 绿色
GND GND 黑色
+12V 5.0-16.0 VDC 红色

表1 主板进门读头和读卡器线路对应表

在接线的时候,使用一根网线连接读卡器和进门读头。首先按照表1所示,将读卡器中的6根线分别和网线中的一根线对接,然后一定要记住每一根线所对应的网线颜色。最后将和读卡器中6根线相连的6中颜色的线按打接到进门读头上所标识出的响应的接线柱上即可。

注意事项

1、门禁穿线

门禁穿线之前首先应对门框周边墙体的构造进行探查,然后在设计方案的时候避开龙骨和方钢之类的位置。哈里伯顿办公室安装门禁之前在设计方案的时候没有对墙体的结构进行勘察,导致设计的方案出现了问题,给施工带来了很大的困难。门锁要装在门框顶部的位置,当时设计的走线是从门上面安全出口指示牌的位置走线,然后在门框上穿孔,将线引下来。后来在施工的时候发现门框和安全出口指示牌之间隔了一块方钢,而且由于方钢和门框之间的距离过远,没有足够长的钻头来打孔,所以最终导致不能直接从墙体内走线。在跟客户沟通之后,选择使用线槽从外面走线,影响了墙面的美观度。

2、读卡器和门禁卡的选择

常见的门禁卡有3种,分别是IC卡,ID卡和HID卡。在选择门禁读卡器的时候,一定要根据客户所使用的门禁卡的类型来选择读卡器,必要的时候可提前带一张客户所使用的门禁卡前去选择读卡器,现场进行测试。

3、电锁的安装

电磁锁一般是单向开门,所以在设备选型的时候要先咨询客户的意见。安装电磁锁之前要跟客户说明电磁锁安装在外面(既门向外开)的弊端,因为电磁锁在外面会增加电锁被暴力破解的可能性,存在 一定的安全因素,然后再让客户确定开门的方向。在打孔之前,要先跟工人确定开门的方向,然后关上门确定电锁安装的位置,保证打孔位置的精确。

4、设备测试

门禁设备采购回来之后,如果时间允许的话,一定要先在办公室进行简单的组装测试,一方面增加对门禁设备的了解,另一方面避免在客户现场进行拆封安装的时候出现各种问题,影响施工的进度。
